BPMN Kontrollflüsse: Die Logik Ihrer Prozesse

In der komplexen Welt der Geschäftsprozesse ist es entscheidend, den genauen Ablauf von Aktivitäten zu verstehen und präzise darzustellen. Hier kommen BPMN (Business Process Model and Notation) Kontrollflüsse ins Spiel. Sie sind die Rückgratsäule jeder Prozessdarstellung und definieren die Reihenfolge, in der Aktivitäten ausgeführt werden. Ohne sie wäre ein Prozessmodell nichts weiter als eine Sammlung isolierter Aufgaben. Stellen Sie sich vor, Sie bestellen eine Pizza: Von der Aufnahme Ihrer Bestellung über das Backen, das Belegen, die Lieferung bis hin zur Bezahlung – all diese Schritte sind durch Kontrollflüsse miteinander verbunden, die den logischen Weg des Prozesses aufzeigen.

Die Fähigkeit, diese Flüsse klar zu visualisieren und zu analysieren, ist der Schlüssel zur Optimierung, Automatisierung und Fehlerreduzierung in jedem Unternehmen. Dieser Artikel beleuchtet, was BPMN Kontrollflüsse genau sind, wie sie funktionieren und warum sie für das moderne Prozessmanagement unverzichtbar sind. Wir werden uns ansehen, wie sie die dynamische Natur von Prozessen erfassen und wie sie dazu beitragen, Transparenz und Effizienz zu schaffen.

Was sind BPMN Kontrollflüsse (Sequence Flows)?

Ein BPMN Kontrollfluss, auch als Sequence Flow bezeichnet, ist ein Pfeil, der die Reihenfolge von Aktivitäten und Ereignissen innerhalb eines Prozesses angibt. Er verbindet die Elemente eines Prozesses miteinander und zeigt an, welche Aktivität nach welcher ausgeführt wird. Im Wesentlichen beantwortet ein Kontrollfluss die Frage: „Was kommt als Nächstes?“ Er repräsentiert den Pfad, den ein Token (eine abstrakte Repräsentation des Prozessflusses) durch das Modell nimmt. Ein Prozess ohne Kontrollflüsse wäre wie ein Rezept ohne die Reihenfolge der Schritte – unbrauchbar und chaotisch.

Diese Pfeile sind die grundlegenden Bausteine, um die Dynamik eines Prozesses abzubilden. Sie können von einer Aktivität zu einer anderen Aktivität führen, von einem Ereignis zu einer Aktivität, oder von einer Aktivität zu einem Gateway. Ihre primäre Funktion ist es, die sequentielle oder bedingte Ausführung von Prozessen zu steuern und somit die gesamte Prozesslogik zu definieren. Es ist wichtig zu beachten, dass Kontrollflüsse nur innerhalb eines Pools (Prozesses) verwendet werden und nicht zwischen verschiedenen Pools. Für die Kommunikation zwischen Pools werden Nachrichtenflüsse (Message Flows) verwendet.

Kernkomponenten, die durch Kontrollflüsse verbunden werden:

• Aktivitäten (Tasks/Sub-Processes): Einzelne Arbeitsschritte oder komplexere Unterprozesse.
• Ereignisse (Events): Etwas, das während des Prozessablaufs geschieht und den Prozess beeinflusst (Start, Zwischen, Ende).
• Gateways: Verzweigungs- und Zusammenführungspunkte, die den Fluss basierend auf Bedingungen steuern.

Die Rolle der Gateways im Kontrollfluss

Während einfache Kontrollflüsse eine lineare Abfolge darstellen, werden Prozesse selten so einfach sein. Hier kommen Gateways ins Spiel, die den Kontrollfluss basierend auf bestimmten Bedingungen oder Regeln aufteilen oder zusammenführen. Sie sind entscheidend, um komplexere Szenarien wie parallele Ausführung, exklusive Entscheidungen oder inklusive Verzweigungen abzubilden.

Exklusive Gateways (XOR-Gateway):

Ein exklusives Gateway (Raute mit 'X' oder leer) repräsentiert eine Entscheidung, bei der nur ein einziger Pfad aus mehreren möglichen Pfaden eingeschlagen werden kann. Es ist eine „entweder-oder“-Entscheidung. Zum Beispiel: „Ist der Kunde neu oder Bestandskunde?“ Basierend auf dieser Entscheidung wird der Prozess nur einen der folgenden Pfade fortsetzen.

Parallele Gateways (AND-Gateway):

Ein paralleles Gateway (Raute mit '+') teilt den Kontrollfluss in mehrere Pfade auf, die gleichzeitig ausgeführt werden müssen (AND-Split). Wenn es als Zusammenführungspunkt verwendet wird (AND-Join), wartet es, bis alle eingehenden Pfade abgeschlossen sind, bevor der Prozess fortgesetzt wird. Dies ist ideal für Aktivitäten, die parallel und unabhängig voneinander ablaufen können, aber für den nächsten Schritt synchronisiert werden müssen.

Inklusive Gateways (OR-Gateway):

Ein inklusives Gateway (Raute mit 'O') ermöglicht es, einen oder mehrere Pfade gleichzeitig zu aktivieren. Es ist eine „eins oder mehr“-Entscheidung. Zum Beispiel: „Muss das Produkt verpackt und/oder gelabelt werden?“ Hier können beide, nur eines oder keines der beiden ausgewählt werden, abhängig von den Bedingungen. Beim Zusammenführen wartet es auf alle aktiven eingehenden Pfade.

Ereignisbasierte Gateways:

Dieses Gateway (Raute mit fünfeckigem Stern) stellt eine Entscheidung dar, die auf einem eingehenden Ereignis basiert. Der Prozess wartet auf mehrere mögliche Ereignisse und der erste, der eintritt, bestimmt den weiteren Pfad. Zum Beispiel: „Wartet auf Zahlungseingang oder Stornierung durch den Kunden.“

Praktisches Beispiel: Der Pizza-Lieferprozess im Detail

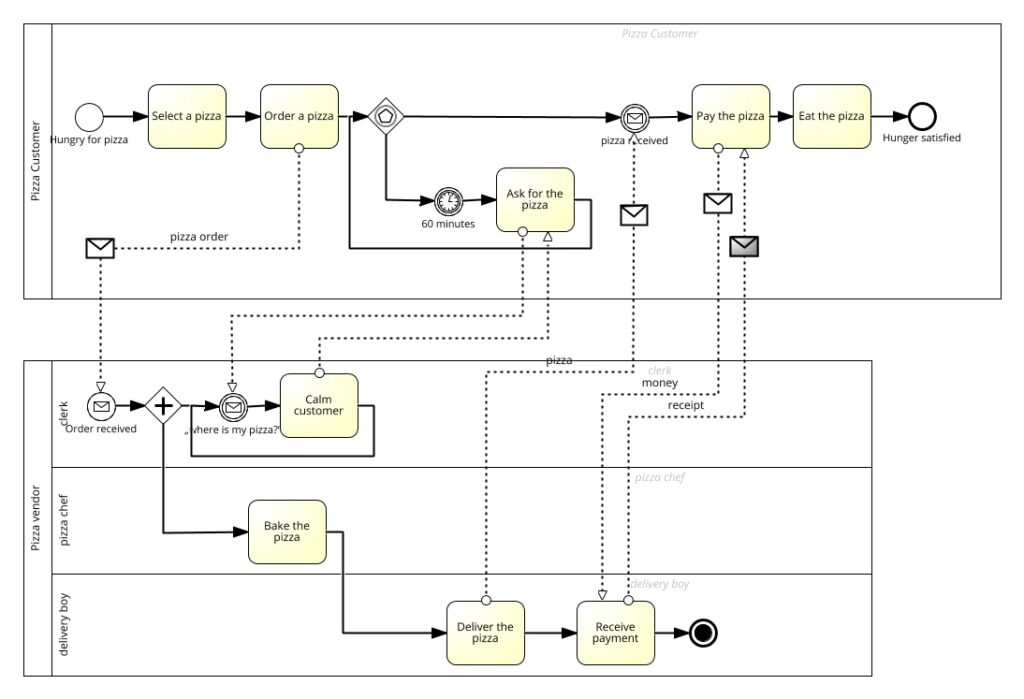

Lassen Sie uns das anfängliche Beispiel des Pizza-Lieferprozesses erweitern, um die Anwendung von Kontrollflüssen und Gateways zu demonstrieren. Die grundlegende Sequenz ist einfach, aber ein realer Prozess ist oft komplexer.

Unser Prozess beginnt mit dem Start-Ereignis: Pizza bestellt. Von hier aus verzweigt der Kontrollfluss:

1. Bestellung aufnehmen: Dies ist die erste Aufgabe. Nach Abschluss führt ein Kontrollfluss zum nächsten Schritt.
2. Pizza backen: Die Pizzeria beginnt mit der Zubereitung. Dies ist eine kritische Aufgabe, die Zeit in Anspruch nimmt.
3. Belag hinzufügen: Nach dem Backen wird der gewünschte Belag hinzugefügt.
4. Qualitätskontrolle durchführen: Bevor die Pizza das Haus verlässt, wird geprüft, ob sie den Standards entspricht.

Hier könnte ein Exklusives Gateway (XOR) eingefügt werden: „Ist die Qualität in Ordnung?“

• Ja-Pfad: Wenn die Qualität in Ordnung ist, führt der Kontrollfluss zu „Pizza verpacken“.
• Nein-Pfad: Wenn die Qualität nicht in Ordnung ist, führt der Kontrollfluss zu „Pizza neu backen“ (ein Schleifenpfad zurück zum Schritt 2) oder „Bestellung stornieren“ (ein Endereignis).

Nehmen wir an, die Qualität ist in Ordnung:

5. Pizza verpacken: Die fertig gebackene und geprüfte Pizza wird transportfertig gemacht.

Danach könnte ein Paralleles Gateway (AND-Split) folgen: „Lieferung vorbereiten“

• Pfad A: Pizza ausliefern: Ein Fahrer wird beauftragt und die Pizza zum Kunden gebracht.
• Pfad B: Rechnung erstellen: Parallel dazu wird die Rechnung vorbereitet.

Beide Pfade führen zu einem Parallelen Gateway (AND-Join), das wartet, bis sowohl die Pizza geliefert als auch die Rechnung erstellt wurde.

6. Zahlung erhalten: Nachdem die Lieferung erfolgt ist und die Rechnung vorliegt, erfolgt die Bezahlung.

Auch hier könnte ein Exklusives Gateway (XOR) eingefügt werden: „Zahlung erfolgreich?“

• Ja-Pfad: Wenn die Zahlung erfolgreich ist, führt der Kontrollfluss zum End-Ereignis: Prozess abgeschlossen.
• Nein-Pfad: Wenn die Zahlung fehlschlägt, könnte der Kontrollfluss zu einer „Mahnung senden“-Aufgabe führen, die dann wieder zum „Zahlung erhalten“-Schritt zurückführt, oder zu einem „Inkasso beauftragen“-Schritt.

Dieses erweiterte Beispiel zeigt, wie Kontrollflüsse und Gateways zusammenarbeiten, um die vollständige Logik eines Prozesses abzubilden, einschließlich alternativer Pfade und parallel auszuführender Aufgaben. Die Klarheit der Darstellung ist hierbei von höchster Bedeutung.

Vergleich von Kontrollflüssen und Nachrichtenflüssen

Es ist wichtig, Kontrollflüsse (Sequence Flows) von Nachrichtenflüssen (Message Flows) zu unterscheiden, da beide durch Pfeile dargestellt werden, aber unterschiedliche Zwecke erfüllen:

Vorteile der präzisen Modellierung von Kontrollflüssen

Die sorgfältige Definition von Kontrollflüssen in BPMN bietet zahlreiche Vorteile, die über die reine Dokumentation hinausgehen:

• Prozessklarheit: Sie schaffen ein unmissverständliches Verständnis dafür, wie ein Prozess abläuft. Jeder Beteiligte kann sofort erkennen, welche Schritte in welcher Reihenfolge ausgeführt werden und welche Bedingungen zu erfüllen sind. Dies reduziert Missverständnisse und fördert eine gemeinsame Sichtweise.
• Effizienzsteigerung: Durch die visuelle Darstellung von Engpässen, Redundanzen oder unnötigen Schleifen können Prozesse optimiert werden. Schlechte Kontrollflüsse sind oft die Ursache für Verzögerungen und Ineffizienzen.
• Automatisierungsgrundlage: Präzise Kontrollflüsse sind die Blaupause für die Prozessautomatisierung. Software kann die im BPMN-Modell definierte Logik direkt ausführen, was manuelle Eingriffe minimiert und die Fehlerrate senkt.
• Fehlerreduzierung: Eine klare Definition von Entscheidungsbäumen und Parallelitäten minimiert die Wahrscheinlichkeit von Fehlern, da die Logik des Prozesses vor der Implementierung validiert werden kann.
• Kommunikation und Schulung: BPMN-Diagramme mit gut definierten Kontrollflüssen dienen als hervorragendes Kommunikationsmittel zwischen Fachexperten und IT-Spezialisten sowie als Schulungsmaterial für neue Mitarbeiter.
• Compliance und Audit: Für regulierte Industrien ermöglichen klar definierte Prozesspfade eine bessere Einhaltung von Vorschriften und erleichtern Audits, da die Einhaltung von Standards nachvollziehbar ist.

Die detaillierte Modellierung ist der Schlüssel zur Nutzung dieser Vorteile. Eine oberflächliche Darstellung der Kontrollflüsse kann zu Fehlinterpretationen und ineffizienten Implementierungen führen.

Häufig gestellte Fragen (FAQs) zu BPMN Kontrollflüssen

1. Müssen alle Aktivitäten in einem Prozess durch Kontrollflüsse verbunden sein?

Ja, um einen vollständigen und validen Prozess darzustellen, müssen alle Aktivitäten, Ereignisse und Gateways, die Teil des Hauptflusses sind, durch Kontrollflüsse miteinander verbunden sein. Jeder Prozess muss einen Startpunkt und mindestens einen Endpunkt haben, und der Weg dazwischen muss lückenlos durch Sequence Flows abgebildet werden.

2. Kann ein Kontrollfluss eine Aktivität überspringen?

Ein Kontrollfluss kann eine Aktivität nicht direkt überspringen, indem er von einer Aktivität zu einer nicht-benachbarten Aktivität springt. Er verbindet immer direkt benachbarte Elemente im logischen Fluss. Wenn eine Aktivität unter bestimmten Bedingungen übersprungen werden soll, muss dies über ein Gateway modelliert werden, das den Fluss auf einen alternativen Pfad umleitet, der die betreffende Aktivität auslässt.

3. Was passiert, wenn ein Kontrollfluss von einem Gateway ausgeht und keine Bedingung erfüllt ist?

Bei einem exklusiven Gateway (XOR) muss immer eine Standardbedingung oder ein Standardfluss definiert werden, falls keine der expliziten Bedingungen zutrifft. Bei anderen Gateway-Typen (z.B. parallele oder inklusive) hängt das Verhalten davon ab, ob alle notwendigen Pfade für die Fortsetzung des Prozesses aktiviert wurden. Ohne erfüllte Bedingungen kann der Prozessfluss ins Stocken geraten oder in einem Fehlerzustand enden, was ein Zeichen für ein fehlerhaftes Modell ist.

4. Wie unterscheiden sich Kontrollflüsse von Assoziationen?

Kontrollflüsse (Sequence Flows) definieren die Reihenfolge der Ausführung zwischen Flussobjekten (Aktivitäten, Ereignisse, Gateways). Assoziationen sind gestrichelte Linien, die Datenobjekte, Textanmerkungen oder Gruppen mit Flussobjekten verbinden. Sie zeigen eine Beziehung an, aber keine sequentielle Ausführungsreihenfolge oder einen Fluss von Token.

5. Sind Kontrollflüsse in jedem BPMN-Diagramm obligatorisch?

Ja, in jedem ausführbaren BPMN-Prozessdiagramm sind Kontrollflüsse obligatorisch, da sie die grundlegende Logik des Ablaufs definieren. Ohne sie wäre es unmöglich zu verstehen, wie die einzelnen Schritte miteinander verbunden sind oder in welcher Reihenfolge sie ausgeführt werden sollen.

Fazit

BPMN Kontrollflüsse sind weit mehr als nur Verbindungslinien in einem Diagramm; sie sind die Sprache der Prozesslogik. Sie ermöglichen es uns, die komplexesten Abläufe in einer klaren, verständlichen und ausführbaren Form darzustellen. Von der einfachen Pizzabestellung bis hin zu hochkomplexen industriellen Prozessen – die präzise Definition von Sequence Flows, oft in Kombination mit Gateways, ist der Schlüssel zur Effizienz, zur Fehlervermeidung und zur erfolgreichen Prozessautomatisierung.

Die Investition in das Verständnis und die korrekte Anwendung von BPMN Kontrollflüssen zahlt sich in jedem Unternehmen aus, das seine operativen Abläufe optimieren und seine Wettbewerbsfähigkeit steigern möchte. Sie bilden die unverzichtbare Grundlage für jedes robuste und zukunftssichere Prozessmanagement. Die Beherrschung dieser unscheinbaren Pfeile ist ein entscheidender Schritt auf dem Weg zu exzellenten Geschäftsprozessen.
